首页 > 供应产品 > ZMQSY系列气动薄膜Y型疏水阀

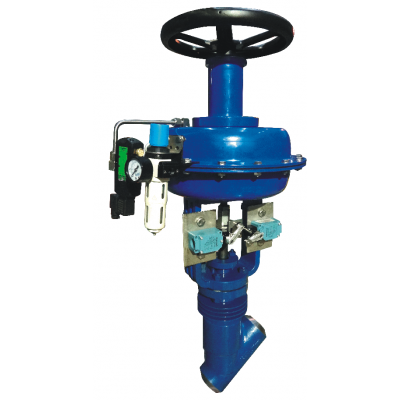

ZMQSY系列气动薄膜Y型疏水阀
单价 面议对比
询价 暂无
浏览 305
发货 浙江温州市付款后3天内
品牌 环控自动化仪表
公称通径 DN20-DN100
过期 长期有效
更新 2017-02-11 14:54

详细信息
概述
ZMQSY系列气动薄膜Y型疏水阀是本公司根据热电厂设备疏水而专业开发设计生产的新一代蒸汽疏水阀。
特点
该产品接近直线的流通设计,减小流阻,二次节流原理,减少冲蚀,提高寿命。阀芯、阀座采用整体硬质合金,关闭内漏≤Vl级,可拆卸中腔密封设计,杜绝外漏,检修方便等特点,还可在易燃,易爆场合使用,根据控制系统或调节仪表的信号,切断或开启阀门,从而实现对被控参数的使用要求。因此它广泛应用于火电厂等待业的远程控制。
    当信号压力输入膜室后,在膜片上产生推力,压缩弹簧,使推杆移动,带动阀杆,改变阀芯与阀座之间流通面积,直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡,从而达到自动调节目的。
技术规格
公称通径DN(mm) 20 25 32 40 50 65 80 100
流量系数 5 8 12 17 29 43 70 100
额定行程(mm) 16 25 4
膜片有效面积Ae(cm3) 280 400 600
公称压力PN 150Lb(2.OMPa) 300Lb(5.OMPa) 600Lb(lOMPa) 900Lb(15MPa) 1500Lb(25.OMPa)
工作温度t(℃) -20-425℃
信号范围(KPa) 20-100 40-200
气源压力(Mpa) 0.14-0.4
允许泄漏量( L/h) ≤V 级
接管螺纹 M1Oxl M16x15
阀门材质
名称 材料
阀体 WCB、12CrMoV、CF8
阀盖 WCB、12CrMoV、CF8
阀芯 20Cr13、304ss、堆焊司太莱合金
阀杆 20Cr13、 304ss. 17-4PH
阀座 20Cr13、304ss、堆焊司太莱合金
填料 304+柔性石墨
主要外形尺寸
公称通径 20 25 32 40 50 65 80 100
L 202 202 202 210 210 290 290 290
Li 179 179 179 155 155 190 190 190
A 177 177 177 280 280 182 182 182
H 569 569 569 680 680 638 638 638
Di 20 25 32 40 50 69 80 100
D2 25 32 38 45 57 76 90 109
